Bremenske jeklenice

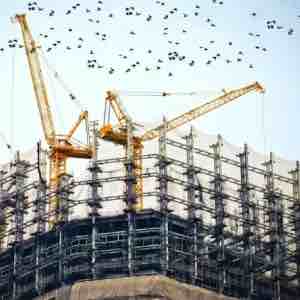

Jeklenice za dvigala
Cinkane jeklenice

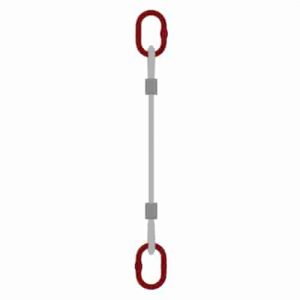

Enokraka bremenska jeklenica
Dovoljene nosilnosti:
Premer jeklenice v mm | ||||
Nosilnost v kg | ||||
6 | 390 | 780 | 546 | 390 |
8 | 700 | 1400 | 950 | 700 |
10 | 1050 | 2100 | 1500 | 1050 |
12 | 1550 | 3100 | 2120 | 1550 |
14 | 2120 | 4240 | 3000 | 2120 |
16 | 2700 | 5400 | 3850 | 2700 |
18 | 3400 | 6800 | 4800 | 3400 |
20 | 4350 | 8700 | 6000 | 4350 |
22 | 5200 | 10400 | 7200 | 5200 |
26 | 7200 | 14400 | 10000 | 7200 |
30 | 10000 | 20000 | 14000 | 10000 |
36 | 14000 | 28000 | 19000 | 14000 |

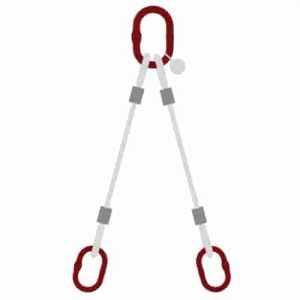

Dvokraka bremenska jeklenica
Dovoljene nosilnosti:
Premer jeklenice v mm | ||
Nosilnost v kg | ||
6 | 546 | 390 |
8 | 950 | 700 |
10 | 1500 | 1050 |
12 | 2120 | 1550 |
14 | 3000 | 2120 |
16 | 3850 | 2700 |
18 | 4800 | 3400 |
20 | 6000 | 4350 |
22 | 7200 | 5200 |
26 | 10000 | 7200 |
30 | 14000 | 10000 |

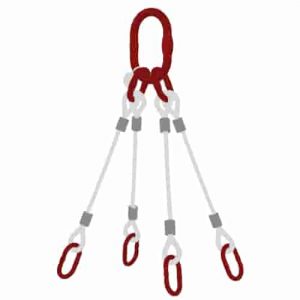

Štiri in trikraka bremenska jeklenica
Dovoljene nosilnosti:
Premer jeklenice v mm | ||
Nosillnost v kg | ||
6 | 819 | 585 |
8 | 1500 | 1050 |
10 | 2250 | 1600 |
12 | 3300 | 2300 |
14 | 4350 | 3150 |
16 | 5650 | 4200 |
18 | 7200 | 5200 |
20 | 9000 | 6500 |
22 | 11000 | 7800 |
26 | 15000 | 11000 |
30 | 21000 | 15000 |
BRV 2/G
Dovoljene nosilnost:
Premer jeklenice v mm | ||
Nosilnost v kg | ||
6 | 546 | 390 |
8 | 950 | 700 |
10 | 1500 | 1050 |
12 | 2120 | 1550 |
14 | 3000 | 2120 |
16 | 3850 | 2700 |
18 | 4800 | 3400 |
20 | 6000 | 4350 |
22 | 7200 | 5200 |
26 | 10000 | 7200 |
30 | 14000 | 10000 |
36 | 19000 | 14000 |
BRV 4/D
Dovoljene nosilnosti:
Premer vrvi v mm | ||
Nosillnost v kg | ||
6 | 819 | 585 |
8 | 1500 | 1050 |
10 | 2250 | 1600 |
12 | 3300 | 2300 |
14 | 4350 | 3150 |
16 | 5650 | 4200 |
18 | 7200 | 5200 |
20 | 9000 | 6500 |
22 | 11000 | 7800 |
26 | 15000 | 11000 |
30 | 21000 | 15000 |
Drsni kavelj enokraka bremenska jeklenica
Dovoljene nosilnosti:
Premer jeklenice v mm | Nosilnost v kg |
10 | 850 |
12 | 1200 |
14 | 1700 |
16 | 2000 |
18 | 2800 |
20 | 3500 |
22 | 4000 |
26 | 5000 |
Drsni kavelj dvokraka bremenska jeklenica
Dovoljene nosilnosti:
Premer jeklenice v mm | ||
Nosilnost v kg | ||
10 | 1260 | 900 |
12 | 1820 | 1300 |
14 | 2380 | 1700 |
16 | 3220 | 2300 |
18 | 3780 | 2700 |
20 | 4620 | 3300 |
22 | 5600 | 4000 |
26 | 7000 | 5000 |

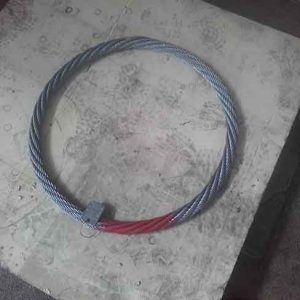

Neskončna bremenska jeklenica
Dovoljene nosilnosti:
Debelina vrvi v mm | Nosilnost v kg |
6 | 600 |
8 | 1000 |
10 | 1700 |
12 | 2500 |
14 | 3300 |
16 | 4500 |
18 | 5500 |
20 | 7000 |
22 | 8500 |

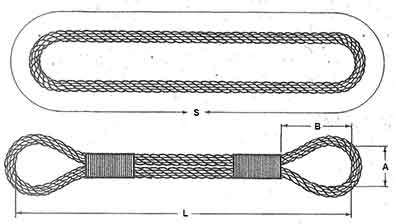

Brekončna jeklenica z vplatenim pramenom
Nosilnosti z vpletenim pramenom z tekstilnim jedrom:
Premer vrvi v mm | A x B v mm | ||||
Nosilnost v kg | |||||
9 | 1 167 | 2 335 | 1 634 | 1 167 | 54 x 108 |
12 | 2 070 | 4 141 | 2 899 | 2 070 | 72 x 144 |
15 | 3 238 | 6 476 | 4 533 | 3 238 | 90 x 180 |
18 | 4 736 | 9 471 | 6 630 | 4 736 | 108 x 216 |
21 | 6 343 | 12 687 | 8 881 | 6 343 | 126 x 252 |
24 | 8 260 | 16 519 | 11 564 | 8 260 | 144 x 288 |
27 | 10 462 | 20 925 | 14 647 | 10 462 | 162 x 324 |
30 | 12 995 | 25 991 | 18 193 | 12 995 | 180 x 360 |
33 | 15 638 | 31 277 | 21 894 | 15 638 | 198 x 396 |
36 | 18 612 | 37 224 | 26 057 | 18 612 | 216 x 432 |
39 | 21 806 | 43 611 | 30 528 | 21 806 | 234 x 468 |
42 | 25 991 | 51 981 | 36 387 | 25 991 | 252 x 504 |
45 | 29 955 | 59 910 | 41 937 | 29 955 | 270 x 540 |
48 | 33 435 | 66 871 | 46 809 | 33 435 | 288 x 576 |
54 | 42 554 | 85 108 | 59 576 | 42 554 | 324 x 648 |
60 | 52 532 | 105 063 | 73 544 | 52 532 | 360 x 720 |
66 | 63 655 | 127 310 | 89 117 | 63 655 | 396 x 792 |
72 | 75 769 | 151 538 | 106 077 | 75 769 | 432 x 864 |
78 | 88 830 | 177 661 | 124 362 | 88 830 | 468 x 936 |
84 | 103 345 | 206 691 | 144 684 | 103 345 | 504 x 1008 |
90 | 118 609 | 237 219 | 166 053 | 118 609 | 540 x 1080 |
96 | 143 908 | 269 817 | 188 872 | 134 908 | 576 x 1152 |
102 | 152 309 | 304 618 | 213 232 | 152 309 | 612 x 1224 |
108 | 171 097 | 342 194 | 239 536 | 171 097 | 648 x 1296 |
114 | 190 634 | 381 268 | 266 887 | 190 634 | 684 x 1368 |
120 | 211 228 | 422 456 | 295 719 | 211 228 | 720 x 1440 |
Nosilnosti z vpletenim pramenom z jeklenim jedrom:
Premer vrvi v mm | A x B v mm | ||||
Nosilnost v kg | |||||
9 | 1 322 | 2 643 | 1 850 | 1 322 | 54 x 108 |
12 | 2 313 | 4 625 | 3 238 | 2 313 | 72 x 144 |
15 | 3 899 | 7 797 | 5 458 | 3 899 | 90 x 180 |
18 | 5 727 | 11 453 | 8 017 | 5 727 | 108 x 216 |
21 | 7 819 | 15 638 | 10 947 | 7 819 | 126 x 252 |
24 | 9 361 | 18 722 | 13 105 | 9 361 | 144 x 288 |
27 | 12 004 | 24 008 | 16 806 | 12 004 | 162 x 324 |
30 | 15 418 | 30 836 | 21 585 | 15 418 | 180 x 360 |
33 | 18 656 | 37 312 | 26 118 | 18 656 | 198 x 396 |
36 | 22 202 | 44 404 | 31 083 | 22 202 | 216 x 432 |
39 | 26 101 | 52 201 | 36 541 | 26 101 | 234 x 468 |
42 | 30 264 | 60 527 | 42 369 | 30 264 | 252 x 504 |
45 | 34 757 | 69 514 | 48 660 | 34 757 | 270 x 540 |
48 | 39 536 | 79 073 | 55 351 | 39 536 | 288 x 576 |
54 | 49 999 | 99 997 | 69 998 | 49 999 | 324 x 648 |
60 | 61 783 | 123 565 | 86 496 | 61 783 | 360 x 720 |
66 | 74 778 | 149 556 | 104 689 | 74 778 | 396 x 792 |
72 | 88 985 | 177 969 | 124 578 | 88 985 | 432 x 864 |
78 | 104 403 | 208 805 | 146 164 | 104 403 | 468 x 936 |
84 | 120 922 | 241 844 | 169 291 | 120 922 | 504 x 1008 |
90 | 138 763 | 277 526 | 194 268 | 138 763 | 540 x 1080 |
96 | 157 925 | 315 851 | 221 096 | 157 925 | 576 x 1152 |
102 | 178 189 | 356 379 | 249 465 | 178 189 | 612 x 1224 |
108 | 199 554 | 399 109 | 279 376 | 199 554 | 648 x 1296 |
114 | 222 461 | 444 923 | 311 446 | 222 461 | 684 x 1368 |
120 | 246 469 | 492 939 | 345 057 | 246 469 | 720 x 1440 |
Nosilnost z vpletenim pramenom z poboljšano nosilnostjo:
Premer vrvi v mm | A x B v mm | ||||
Dovoljena nosilnost v kg | |||||
18 | 6 337 | 12 674 | 8 872 | 6 337 | 108 x 216 |
21 | 8 625 | 17 251 | 12 075 | 8 625 | 126 x 252 |
24 | 11 266 | 22 532 | 15 773 | 11 266 | 144 x 288 |
27 | 14 260 | 28 519 | 19 963 | 14 260 | 162 x 324 |
30 | 18 017 | 36 034 | 25 224 | 18 017 | 180 x 360 |
33 | 21 784 | 43 567 | 30 497 | 21 784 | 198 x 396 |
36 | 25 946 | 51 893 | 36 325 | 25 946 | 216 x 432 |
39 | 30 462 | 60 924 | 42 646 | 30 462 | 234 x 468 |
42 | 35 307 | 70 615 | 49 430 | 35 307 | 252 x 504 |
45 | 40 528 | 81 055 | 56 739 | 40 528 | 270 x 540 |
48 | 46 144 | 92 288 | 64 602 | 46 144 | 288 x 576 |
54 | 58 369 | 116 737 | 81 716 | 58 369 | 324 x 648 |
60 | 71 914 | 143 829 | 100 680 | 71 914 | 360 x 720 |
66 | 87 222 | 174 445 | 122 111 | 87 222 | 396 x 792 |
72 | 103 852 | 207 704 | 145 393 | 103 852 | 432 x 864 |
78 | 121 803 | 243 606 | 170 524 | 121 803 | 468 x 936 |
84 | 140 966 | 281 931 | 197 352 | 140 966 | 504 x 1008 |
90 | 161 670 | 323 340 | 226 338 | 161 670 | 540 x 1080 |
96 | 184 026 | 368 052 | 257 637 | 184 026 | 576 x 1152 |
102 | 202 638 | 405 276 | 283 693 | 202 638 | 612 x 1224 |
108 | 226 866 | 453 733 | 317 613 | 226 866 | 648 x 1296 |
114 | 253 298 | 506 595 | 354 617 | 253 298 | 684 x 1368 |
120 | 276 425 | 552 849 | 386 995 | 276 425 | 720 x 1440 |
Jeklenica 19×7 žic
Tehnični podatki:
Dimenzija | Teža na 100m | Minimalna porušna obremenitev | |
mm | kg | 1770 N/mm2 kN | 1960 N/mm2 kN |
3 | 3,6 | 5,23 | 5,79 |
4 | 6,4 | 9,30 | 10,30 |
5 | 10,0 | 14,50 | 16,10 |
6 | 14,4 | 20,90 | 23,10 |
7 | 19,7 | 28,50 | 31,50 |
8 | 25,7 | 37,20 | 41,10 |
9 | 32,5 | 47,00 | 52,10 |
10 | 40,1 | 58,10 | 64,30 |
11 | 48,5 | 70,30 | 77,80 |
12 | 57,7 | 84,00 | 92,60 |
13 | 67,8 | 98,00 | 108,70 |
14 | 79 | 114,00 | 126,00 |
16 | 103 | 149,00 | 165,00 |
18 | 130 | 188,00 | 208,00 |
20 | 160 | 232,00 | 257,00 |
22 | 194 | 281,00 | 311,00 |
24 | 231 | 334,00 | 370,00 |
26 | 271 | 392,00 | 435,00 |
Jeklenica 19×7 kompaktna
Lastnosti:
- 2160N/mm2 natezni razred
- desna smer pletenja
- kompaktni prameni
- cinkana
Podatki o jeklenici:
Premer jeklenice | Teža na 100m | Minimalna porušna obremenitev 2160 N/mm2 | |
mm | kg | kN | kg |
6 | 42 | 33,40 | 3407 |
7 | 49 | 45,46 | 4637 |
8 | 56 | 59,37 | 6056 |
9 | 63 | 75,22 | 7673 |
10 | 70 | 91,81 | 9467 |
10,5 | 73 | 101,54 | 10357 |
11 | 77 | 112,30 | 11455 |
12 | 84 | 133,54 | 13622 |
13 | 91 | 156,73 | 15986 |
14 | 98 | 181,58 | 18521 |
15 | 105 | 208,39 | 21256 |
16 | 112 | 237,31 | 24206 |
18 | 127 | 303,92 | 31000 |
Jeklenica INTEGRAL 8 kompaktna
Lastnosti:
- 2160N/mm2 natezni razred
- leva smer pletenja
- desna smer pletenja
- kompaktni prameni
- jekleno jedro
Od 6,4mm do 15mm | Od 16mm do 28,6mm | Od 30mm do 52mm |
Sestava jeklenice | ||
8×19 | 8×26 | 8×31 |
Podatki o jeklenici:
Premer jeklenice | Teža na 100m | Minimalna porušna obremenitev 2160 N/mm2 | |
mm | kg | kN | kg |
6,4 | 20 | 43,0 | 4386 |
7 | 25 | 51,0 | 5202 |
7,2 | 26 | 54,0 | 5508 |
8 | 32 | 67,0 | 6834 |
9 | 40 | 85,0 | 8670 |
10 | 50 | 105,0 | 10710 |
11 | 60 | 127,0 | 12954 |
12 | 71 | 150,0 | 15300 |
13 | 83 | 175,0 | 17850 |
14 | 97 | 205,0 | 20910 |
15 | 113 | 238,0 | 24276 |
16 | 131 | 273 | 27 846 |
18 | 164 | 343 | 34 986 |
19 | 183 | 382 | 38 986 |
20 | 202 | 423 | 43 146 |
22 | 245 | 512 | 52 224 |
24 | 292 | 609 | 62 118 |
25 | 316 | 661 | 67 422 |
26 | 332 | 703 | 71 706 |
28 | 396 | 821 | 83 742 |
28,6 | 413 | 856 | 87 312 |
30 | 455 | 941 | 95 982 |
32 | 529 | 1086 | 110 772 |
34 | 597 | 1226 | 125 052 |
36 | 669 | 1375 | 140 250 |
38 | 738 | 1475 | 150 450 |
40 | 827 | 1658 | 169 116 |
42 | 912 | 1828 | 186 456 |
44,5 | 974 | 2003 | 204 306 |
46 | 1041 | 2140 | 218 280 |
48 | 1135 | 2309 | 235 518 |
50 | 1232 | 2505 | 255 510 |
50,8 | 1271 | 2586 | 263 772 |
52 | 1332 | 2710 | 276 420 |
Jeklenica HP 8P kompaktna s plastiko
Lastnosti:
- 1960N/mm2 natezni razred
- leva smer pletenja
- desna smer pletenja
- kompaktni prameni
- s plastiko oblečeno jekleno jedro
- svetla
Sestava jeklenice:
do 16mm | Od 16mm do 32mm | Od 34mm do 58mm | Od 60mm do 65mm |
Sestava jeklenice | |||
8×19 | 8×26 | 8×31 | 8×36 |
Tehnični podatki:
Premer jeklenice | Teža na 100m | Minimalna porušna obremenitev 2160 N/mm2 | |
mm | kg | kN | kg |
6,5 | 20 | 41,8 | 4264 |
7 | 24 | 49,0 | 4998 |
8 | 32 | 65,6 | 6690 |
9 | 40 | 83,5 | 8517 |
10 | 50 | 104,0 | 10608 |
11 | 62 | 128,0 | 13056 |
12 | 73 | 150,5 | 15350 |
13 | 85 | 175,5 | 17900 |
14 | 98 | 202,0 | 20604 |
15 | 113 | 233,4 | 23806 |
16 | 129 | 264,5 | 26979 |
16 | 126 | 231 | 23 562 |
18 | 159 | 292 | 29 784 |
19 | 177 | 326 | 33 252 |
20 | 196 | 361 | 36 822 |
22 | 237 | 437 | 44 574 |
23 | 260 | 481 | 49 062 |
24 | 283 | 523 | 53 346 |
25,4 | 317 | 586 | 59 772 |
26 | 332 | 614 | 62 628 |
27 | 358 | 655 | 66 810 |
28 | 372 | 705 | 71 910 |
29 | 399 | 756 | 77 112 |
30 | 427 | 809 | 82 518 |
32 | 486 | 920 | 93 840 |
34 | 556 | 1030 | 105 060 |
35 | 609 | 1091 | 111 282 |
36 | 644 | 1161 | 118 422 |
38 | 718 | 1294 | 131 988 |
40 | 796 | 1434 | 146 268 |
41,3 | 848 | 1529 | 155 958 |
42 | 874 | 1578 | 160 956 |
44 | 960 | 1728 | 176 256 |
44,5 | 982 | 1768 | 180 336 |
46 | 1049 | 1889 | 192 678 |
48 | 1142 | 2057 | 209 814 |
50 | 1215 | 2223 | 226 746 |
51 | 1264 | 2303 | 234 906 |
52 | 1314 | 2394 | 244 188 |
54 | 1417 | 2582 | 263 364 |
56 | 1524 | 2776 | 283 152 |
58 | 1635 | 2978 | 303 756 |
60 | 1772 | 3192 | 325 584 |
62 | 1892 | 3408 | 347 616 |
64 | 2016 | 3632 | 370 464 |
65 | 2080 | 3746 | 382 092 |
Jeklenica COMPLAST 9 kompaktna s plastiko
Lastnosti:
- 2160N/mm2 natezni razred
- leva smer pletenja
- desna smer pletenja
- kompaktni prameni
- s plastiko oblečeno jekleno jedro
- cinkana
Od 16mm do 19mm | Od 20mm do 32mm | Od 34mm do 50mm | Od 52mm do 64mm |
Sestava jeklenice | |||
9×17 | 9×26 | 9×31 | 9×36 |
Podatki o jeklenici:
Premer jeklenice | Teža na 100m | Minimalna porušna obremenitev 2160 N/mm2 | |
mm | kg | kN | kg |
16 | 120 | 239 | 24 378 |
18 | 154 | 302 | 30 804 |
19 | 177 | 336 | 34 272 |
20 | 192 | 375 | 38 250 |
22 | 231 | 450 | 45 900 |
24 | 274 | 534 | 54 468 |
25 | 302 | 586 | 59 772 |
25,4 | 317 | 611 | 62 322 |
26 | 328 | 631 | 64 362 |
28 | 375 | 721 | 73 542 |
28,6 | 389 | 746 | 76 092 |
30 | 425 | 814 | 83 028 |
32 | 484 | 926 | 94 452 |
34 | 556 | 1075 | 109 650 |
35 | 588 | 1155 | 117 810 |
36 | 621 | 1222 | 124 644 |
38 | 690 | 1362 | 138 924 |
40 | 776 | 1487 | 151 674 |
41 | 772 | 1570 | 160 140 |
42 | 810 | 1656 | 168 912 |
44 | 916 | 1799 | 183 498 |
46 | 1031 | 1945 | 198 390 |
48 | 1118 | 2112 | 215 424 |
50 | 1148 | 2286 | 233 172 |
52 | 1299 | 2405 | 245 310 |
54 | 1401 | 2594 | 264 588 |
56 | 1507 | 2789 | 284 478 |
58 | 1603 | 3012 | 307 224 |
60 | 1724 | 3244 | 330 888 |
62 | 1875 | 3492 | 356 184 |
64 | 1998 | 3721 | 379 542 |

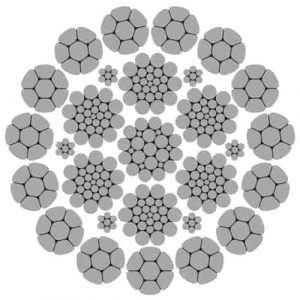

Jeklenica Diepa B5
Tehnični podatki:
Nosilne žice v zunanjem pramenu | 105 | fi4-49mm |
255 | fi50-99mm | |
540 | fi100-120mm | |
Skupno število žic | 154 | fi4-5mm |
238 | fi6-10mm | |
328 | fi11-49mm | |
549 | fi50-99mm | |
1053 | fi100-120mm | |
Faktor polnjena | 0,7145 | |
Faktor izgube vrtenja | 0,835 | 1770 N/mm² |
0,835 | 1960 N/mm² | |
0,815 | 2160 N/mm² |
Minimalne porušne obremenitve in premere jeklenic si lahko ogledate na sledeči povezavi: povezava.

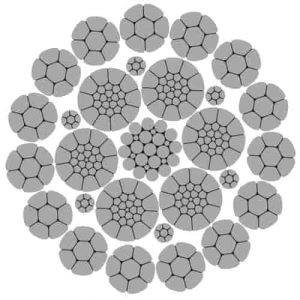

Jeklenica Diepa B6
Vsi tehnični podatki o jeklenici Diepa B6 so dostupni tukaj: povezava.
Jeklenica Diepa B7
Vsi tehnični podatki o jeklenici Diepa B7 so dostupni tukaj: povezava.
Jeklenica Diepa C4
Vsi tehnični podatki o jeklenici Diepa C4 so dostupni tukaj: povezava.
Jeklenica Diepa C5
Vsi tehnični podatki o jeklenici Diepa C5 so dostupni tukaj: povezava.
Jeklenica Diepa K4
Vsi tehnični podatki o jeklenici Diepa K4 so dostupni tukaj: povezava.

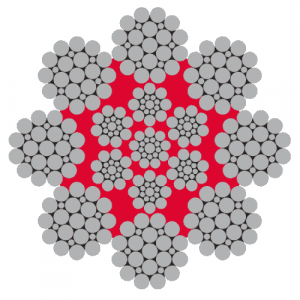

Jeklenica Diepa X4
Vsi tehnični podatki o jeklenici Diepa X4 so dostupni tukaj: povezava.
Jeklenica Diepa X5
Vsi tehnični podatki o jeklenici Diepa X5 so dostupni tukaj: povezava.
Jeklenica Diepa X6
Vsi tehnični podatki o jeklenici Diepa X6 so dostupni tukaj: povezava.
Jeklenica Diepa H4
Vsi tehnični podatki o jeklenici Diepa H4 so dostupni tukaj: povezava.
Jeklenica Diepa H5
Vsi tehnični podatki o jeklenici Diepa H5 so dostupni tukaj: povezava.
Jeklenica Diepa W4
Vsi tehnični podatki o jeklenici Diepa W4 so dostupni tukaj: povezava.
Jeklenica Diepa L5
Vsi tehnični podatki o jeklenici Diepa L5 so dostupni tukaj: povezava.
Jeklenica Diepa Super 3
Vsi tehnični podatki o jeklenici Diepa Super 3 so dostupni tukaj: povezava.
Jeklenica Diepa Super 4
Vsi tehnični podatki o jeklenici Diepa Super 4 so dostupni tukaj: povezava.
Jeklenica Diepa K114
Vsi tehnični podatki o jeklenici Diepa K114 so dostupni tukaj: povezava.
Jeklenica 1×19 žic
Tehnični podatki:
Dimenzija | Teža na 100mm | Minimalna porušna obremenitev 1570 N/mm2 | |
mm | kg | kN | kg |
1 | 0,50 | 0,82 | 84 |
1,25 | 0,70 | 1,28 | 131 |
1,5 | 1,11 | 1,85 | 190 |
2 | 2,00 | 3,30 | 340 |
2,5 | 3,10 | 5,15 | 530 |
3 | 4,50 | 7,40 | 760 |
4 | 7,90 | 13,20 | 1350 |
5 | 12,40 | 20,60 | 2100 |
6 | 17,80 | 29,70 | 3030 |
7 | 24,30 | 37,80 | 3850 |
8 | 31,70 | 52,80 | 5380 |
10 | 49,50 | 82,40 | 8400 |
Jeklenica 1×37 žic
Tehnični podatki:
Dimenzije | Teža na 100m | Minimalna porušna obremenitev | |
mm | kg | 1770 N/mm2 kN | 1960 N/mm2 kN |
1 | 0,49 | 0,907 | 1 |
2 | 1,96 | 3,63 | 4,02 |
3 | 4,40 | 8,16 | 9,04 |
4 | 7,82 | 14,5 | 16,1 |
5 | 12,20 | 22,7 | 25,1 |
6 | 17,60 | 32,7 | 36,2 |
7 | 24,00 | 44,4 | 49,2 |
8 | 31,30 | 58,1 | 64,3 |
9 | 39,60 | 73,5 | 81,4 |
10 | 48,90 | 90,7 | 100 |
Jeklenica 7×7 žic
Tehnični podatki:
Dimenzije | Teža na 100m | Minimalna porušna obremenitev | |
mm | kg | 1770 N/mm2 kN | 1960 N/mm2 kN |
1,5 | 0,90 | 1,43 | 1,58 |
2 | 1,57 | 2,54 | 2,81 |
3 | 3,54 | 5,72 | 6,33 |
4 | 6,29 | 10,20 | 11,30 |
5 | 9,83 | 15,90 | 17,60 |
6 | 14,20 | 22,90 | 25,30 |
8 | 25,20 | 40,60 | 45,00 |
10 | 39,30 | 63,50 | 70,30 |
12 | 56,60 | 91,40 | 101,00 |
14 | 77,10 | 124,00 | 138,00 |
16 | 101,00 | 163,00 | 180,00 |
Jeklenica 6×19 žic – tekstilno jedro
Tehnični podatki:
Dimenzija | Teža na 100m | Minimalna porušna obremenitev | |
mm | kg | 1770 N/mm2 kN | 1960 N/mm2 kN |
3 | 3,11 | 4,89 | 5,42 |
4 | 5,54 | 8,69 | 9,63 |
5 | 8,65 | 13,60 | 15,00 |
6 | 12,50 | 19,60 | 21,70 |
8 | 22,10 | 34,80 | 38,50 |
10 | 34,60 | 54,30 | 60,20 |
12 | 49,80 | 78,30 | 86,70 |
14 | 67,80 | 107,00 | 118,00 |
16 | 88,60 | 139,00 | 154,00 |
18 | 112,00 | 176,00 | 195,00 |
20 | 138,00 | 217,00 | 241,00 |
Jeklenica 7×19 žic
Tehnični podatki:
Dimenzija | Teža na 100m | Minimalna porušna obremenitev | |
mm | kg | 1770 N/mm2 kN | 1960 N/mm2 kN |
3 | 3,43 | 5,77 | 6,39 |
4 | 6,10 | 10,30 | 11,40 |
5 | 9,53 | 16,00 | 17,70 |
6 | 13,70 | 23,10 | 25,50 |
8 | 24,40 | 41,00 | 45,40 |
10 | 38,10 | 64,10 | 71,00 |
12 | 54,90 | 92,30 | 102,20 |
14 | 74,70 | 126,00 | 139,00 |
16 | 97,50 | 164,00 | 182,00 |
18 | 123,00 | 208,00 | 230,00 |
20 | 152,00 | 256,00 | 284,00 |

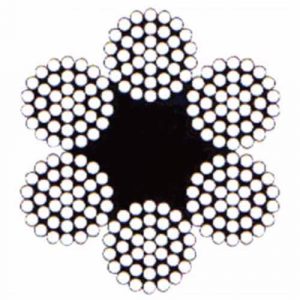

Jeklenica 6×37 žic – tekstilno jedro
Tehnični podatki:
Dimenzija | Teža na 100m | Minimalna porušna obremenitev | |
mm | kg | 1770 N/mm2 kN | 1960 N/mm2 kN |
8 | 22,1 | 33,4 | 36,99 |
10 | 34,6 | 52,2 | 57,8 |
12 | 49,8 | 75,2 | 83,2 |
14 | 67,8 | 102,0 | 113,0 |
16 | 89,0 | 134,0 | 148,0 |
18 | 112,0 | 169,0 | 187,0 |
20 | 138,0 | 209,0 | 231,0 |
22 | 167,0 | 253,0 | 280,0 |
26 | 234,0 | 353,0 | 391,0 |
30 | 311,0 | 470,0 | 520,0 |
36 | 448,0 | 676,0 | 749,0 |
40 | 554,0 | 835,0 | 925,0 |
Jeklenica 6×36 žic – teskstilno jedro
Tehnični podatki:
Dimenzija | Teža na 100m | Minimalna porušna obremenitev | |
mm | kg | 1770 N/mm2 kN | 1960 N/mm2 kN |
10 | 36,7 | 58,4 | 64,7 |
12 | 52,8 | 84,1 | 93,1 |
14 | 71,9 | 114,0 | 127,0 |
16 | 94,0 | 150,0 | 166,0 |
18 | 119,0 | 189,0 | 210,0 |
20 | 147,0 | 234,0 | 259,0 |
22 | 178,0 | 283,0 | 313,0 |
26 | 248,0 | 395,0 | 437,0 |
30 | 330,0 | 526,0 | 582,0 |
36 | 476,0 | 757,0 | 838,0 |
40 | 587,0 | 935,0 | 1040,0 |

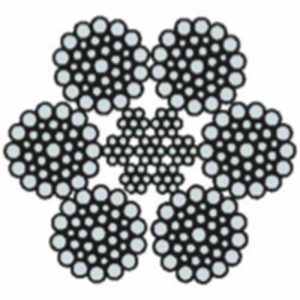

Jeklenica 6×36 žic – jekleno jedro
Tehnični podatki:
Dimenzija | Teža na 100m | Minimalna porušna obremenitev | |
mm | kg | 1770 N/mm2 kN | 1960 N/mm2 kN |
10 | 40,9 | 63,0 | 69,8 |
12 | 58,9 | 90,7 | 100,0 |
14 | 80,2 | 124,0 | 137,0 |
16 | 105,0 | 161,0 | 179,0 |
18 | 133,0 | 204,0 | 226,0 |
20 | 164,0 | 252,0 | 279,0 |
22 | 198,0 | 305,0 | 338,0 |
26 | 276,0 | 426,0 | 472,0 |
30 | 368,0 | 567,0 | 628,0 |
36 | 530,0 | 817,0 | 904,0 |
40 | 654,0 | 1010,0 | 1120,0 |
Jeklenica za tirfor
Podatki o jeklenici:
Premer jeklenice | Teža na 100m | Minimalna porušna obremenitev 1770 N/mm2 | |
mm | kg | kN | kg |
8,4 | 26 | 45 | 4587 |
11,5 | 52 | 90 | 9174 |
16,3 | 97 | 180 | 18 348 |

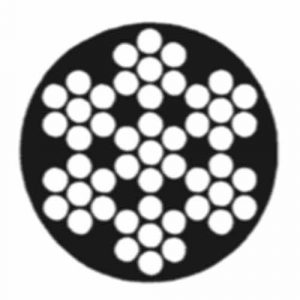

Plastificirana jeklenica
Tehnični podatki:
Dimenzija v mm | Teža na 100m | Minimalna porušna obremenitev 1770 N/mm2 | Barva plastike | ||
A | B | kg | kN | kg | |
1,5 | 2,5 | 1,3 | 1,43 | 145 | Prozorna |
2,0 | 3,0 | 2,1 | 2,54 | 259 | Prozorna |
3,0 | 4,0 | 4,2 | 5,72 | 583 | Prozorna |
3,0 | 5,0 | 5,3 | 5,72 | 583 | Prozorna |
3,0 | 6,0 | 6,1 | 5,72 | 583 | Prozorna |
3,0 | 8,0 | 7,0 | 5,72 | 583 | Prozorna |
3,0 | 4,0 | 4,2 | 5,72 | 583 | Rdeča |
4,0 | 6,0 | 8,2 | 10,20 | 1040 | Rdeča |
6,0 | 8,0 | 16,9 | 22,90 | 2334 | Prozorna |
8,0 | 10,0 | 28,6 | 40,70 | 4149 | Prozorna |
