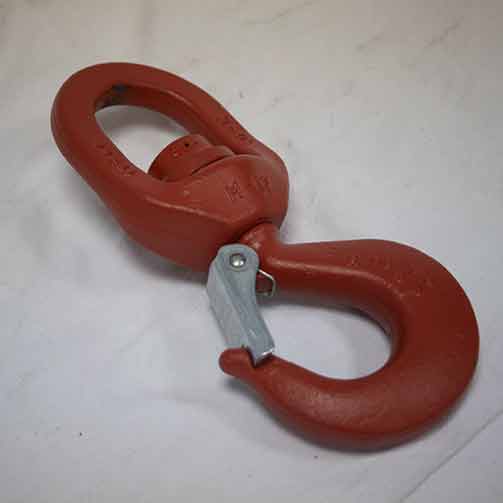

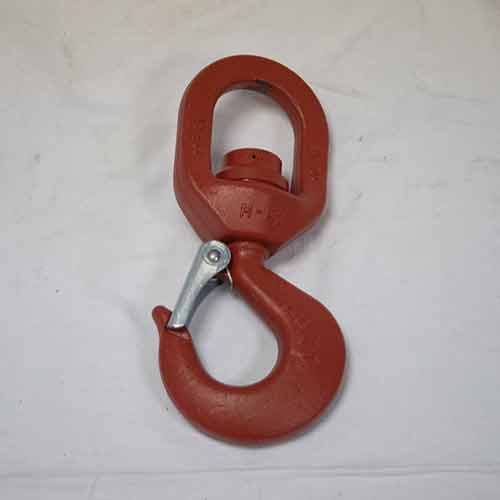

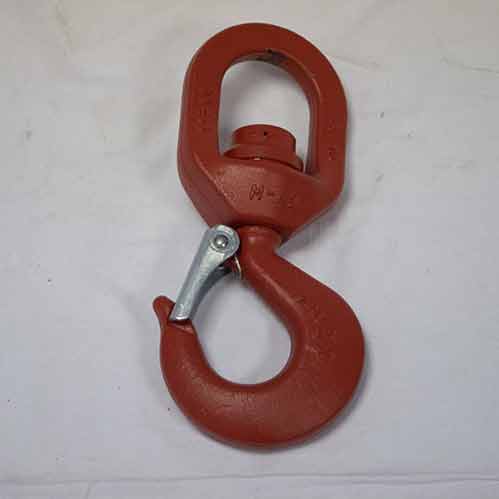

Vrtljivi kavelj z ležajem je namenjen uporabi, ko je potrebno, da se tovor prosto vrti, saj za razliko od vrtljivega kavlja brez ležaja omogoča prosto vrtenje pod obremenitvijo.
Tehnični podatki:
| Dovoljena nosilnost v kg | Dimenzije v mm | Teža kg/kos | ||||||||||||
| A | B | C | D | D1 | E | F | H | L | M | N | P | R | ||
| 800 | 10 | 34 | 77 | 24 | 20 | 21 | 15 | 31 | 133 | 38 | 63 | 39 | 12,5 | 0,75 |
| 1000 | 10 | 33 | 82 | 26 | 22 | 23 | 18 | 34 | 140 | 38 | 63 | 39 | 12,5 | 1 |
| 1600 | 12,5 | 42 | 94 | 27 | 23 | 27 | 23 | 38 | 163 | 47 | 79 | 48 | 16 | 1,4 |
| 2000 | 12,5 | 40 | 106 | 32 | 27 | 31 | 23 | 42 | 172 | 47 | 79 | 48 | 16 | 1,66 |
| 3200 | 15 | 50 | 132 | 40 | 35 | 37 | 29 | 50 | 213 | 58 | 96 | 60 | 19 | 3,65 |
| 5000 | 17,5 | 65 | 165 | 51 | 43 | 49 | 37 | 62 | 266 | 72 | 120 | 70 | 24 | 5,87 |
Vse slike so simbolične.
