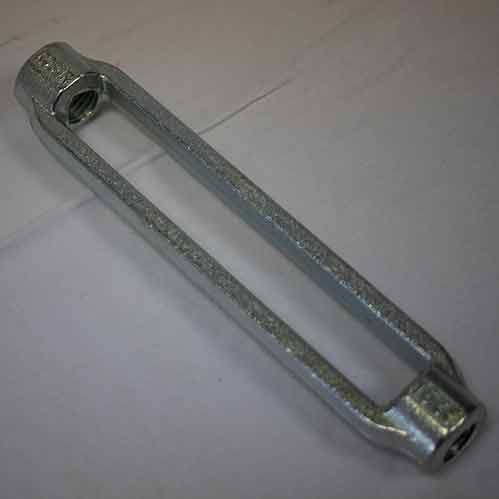

Telo natezalca je osnovni člen cinkanega natezalca. Nazivna nosilnost natezalca je odvisna od najšibkejšega člena natezalca.
Tehnični podatki:

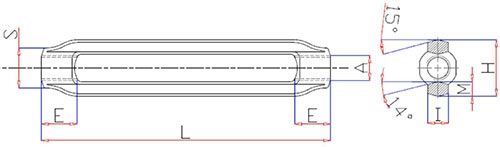

Navoj A | Dimenzije v mm | Dovoljena nosilnost v kg | Teža g/kos | |||||
E | H | I | L | M | S | |||
M5 | 9 | 15 | 5,83 | 80 | 15,30 | 11 | 115 | 32 |
M6 | 9 | 15 | 5,83 | 80 | 15,30 | 11 | 160 | 32 |
M8 | 12 | 19 | 6,68 | 105 | 18,42 | 14 | 300 | 55 |
M10 | 14 | 23 | 8,40 | 125 | 22,70 | 16 | 470 | 90 |
M12 | 16 | 25 | 9,35 | 135 | 24,98 | 18 | 580 | 125 |
M14 | 17 | 28 | 10,08 | 140 | 27,44 | 19 | 690 | 145 |
M16 | 20 | 32 | 11,80 | 170 | 31,70 | 22 | 940 | 250 |
M18 | 23 | 36 | 13,70 | 190 | 36,24 | 26 | 1290 | 340 |
M20 | 26 | 40 | 15,10 | 205 | 40,16 | 29 | 1660 | 460 |
M22 | 28 | 45 | 17,00 | 220 | 45,18 | 32 | 2130 | 650 |
M24 | 31 | 50 | 18,90 | 240 | 50,20 | 35 | 2630 | 880 |
M27 | 34 | 55 | 20,33 | 260 | 55,10 | 38 | 3060 | 1040 |
M30 | 38 | 62 | 23,11 | 270 | 61,80 | 43 | 4000 | 1950 |
M33 | 42 | 68 | 28,17 | 280 | 67,90 | 48 | 4860 | 2450 |
Vse slike so simbolične.
