Jeklenica 1×19 žic INOX
Tehnični podatki:
Dimenzija | Teža na 100m | Minimalna porušna obremenitev 1570 N/mm2 | |
mm | kg | kN | kg |
1 | 0,5 | 0,9 | 90 |
1,5 | 1,2 | 2,0 | 200 |
2 | 2,0 | 3,5 | 355 |
2,5 | 3,1 | 5,5 | 560 |
3 | 4,5 | 7,5 | 765 |
4 | 7,9 | 14,0 | 1420 |
5 | 12,4 | 20,6 | 2100 |
6 | 17,8 | 29,5 | 3000 |
8 | 32,2 | 53,0 | 5400 |
10 | 50,2 | 84,0 | 8560 |
Jeklenica 7×7 žic INOX
Tehnični podatki:
Dimenzija | Teža na 100m | Minimalna porušna obremenitev 1570 N/mm2 | |
mm | kg | kN | kg |
1 | 0,4 | 0,80 | 80 |
1,25 | 0,6 | 1,15 | 117 |
1,5 | 0,9 | 1,50 | 150 |
2 | 1,6 | 2,50 | 250 |
2,5 | 2,5 | 3,60 | 360 |
3 | 3,6 | 6,50 | 660 |
4 | 6,3 | 9,90 | 1000 |
5 | 9,7 | 15,70 | 1600 |
6 | 14,5 | 21,60 | 2200 |
8 | 25,4 | 40,50 | 4130 |
10 | 37,5 | 61,80 | 6300 |
12 | 56,7 | 77,00 | 7850 |
Jeklenica 7×19 žic INOX
Tehnični podatki:
Dimenzija | Teža na 100m | Minimalna porušna obremenitev 1570 N/mm2 | |
mm | kg | kN | kg |
2 | 1,7 | 2,5 | 255 |
2,5 | 2,5 | 3,5 | 355 |
3 | 3,6 | 6,0 | 610 |
4 | 6,3 | 9,5 | 960 |
5 | 9,8 | 13,8 | 1400 |
6 | 14,0 | 20,6 | 2100 |
8 | 25,9 | 37,5 | 3800 |
10 | 38,0 | 59,0 | 6000 |
12 | 58,7 | 84,5 | 8600 |
Kratkočlena veriga INOX
Tehnični podatki:
Premer verige | p x H | Teža |
mm | kg/m | |
5 | 18,5 x 17 | 0,50 |
6 | 18,5 x 20 | 0,75 |
8 | 24 x 26 | 1,35 |
10 | 28 x 34 | 2,25 |
Srednječlena veriga INOX
Tehnični podatki:
Premer verige | p x H | Teža |
mm | kg/m | |
2 | 14,5 x 8,5 | 0,07 |
3 | 19 x 13 | 0,17 |
4 | 19 x 15 | 0,30 |
5 | 21 x 19 | 0,47 |
6 | 24 x 21 | 0,70 |
8 | 32 x 30 | 1,26 |
10 | 40 x 38 | 2,00 |
Dolgočlena veriga INOX
Tehnični podatki:
Premer verige d | H x E | Teža |
mm | kg/m | |
1,5 | 3 x 12 | 0,08 |
2 | 3 x 22 | 0,12 |
3 | 6 x 26 | 0,19 |
4 | 8 x 32 | 0,27 |
5 | 10 x 35 | 0,48 |
6 | 12 x 42 | 0,63 |
8 | 14 x 51 | 1,10 |
10 | 20 x 65 | 1,75 |
12 | 28 x 72 | 2,99 |

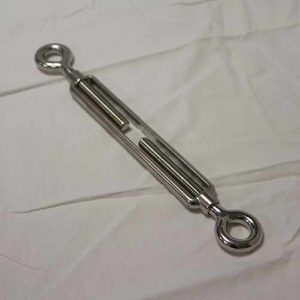

Natezalec oko oko inox
Tehnični podatki:
Navoj A | Dimenzije v mm | Dovoljena nosilnost v kg | Teža kg/kos | |||
B | F | L min | L max | |||
M5 | 72 | 11 | 132 | 185 | 115 | 0,02 |
M6 | 92 | 12 | 160 | 230 | 160 | 0,085 |
M8 | 122 | 14 | 210 | 305 | 300 | 0,15 |
M10 | 150 | 16 | 250 | 370 | 470 | 0,275 |
M12 | 201 | 18 | 310 | 480 | 690 | 0,51 |
M16 | 244 | 26 | 400 | 595 | 1290 | 1,44 |
M20 | 295 | 29 | 490 | 730 | 2130 | 1,9 |

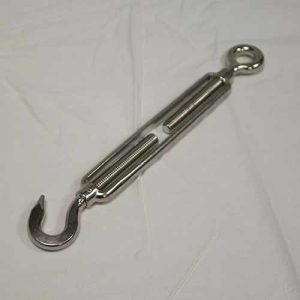

Natezalec oko kavelj inox
Tehnični podatki:
Navoj A | Dimenzije v mm | Dovoljena nosilnost v kg | Teža kg/kos | ||||
B | C | F | L min | L max | |||
M5 | 72 | 9 | 11 | 130 | 185 | 25 | 0,05 |
M6 | 92 | 9 | 12 | 164 | 230 | 45 | 0,08 |
M8 | 122 | 10 | 14 | 210 | 310 | 95 | 0,15 |
M10 | 150 | 12 | 16 | 255 | 375 | 140 | 0,26 |
M12 | 201 | 14 | 18 | 310 | 485 | 300 | 0,574 |
M16 | 244 | 16 | 26 | 410 | 595 | 570 | 1,5 |
M20 | 295 | 19 | 29 | 490 | 735 | 875 | 1,96 |

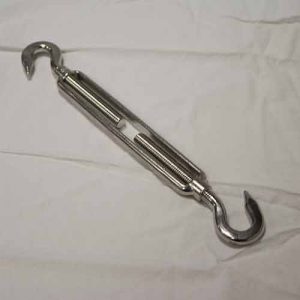

Natezalec kavelj kavelj inox
Tehnični podatki:
Navoj A | Dimenzije v mm | Dovoljena nosilnost v kg | Teža kg/kos | |||
B | C | L min | L max | |||
M5 | 72 | 9 | 130 | 185 | 25 | 0,45 |
M6 | 92 | 9 | 160 | 235 | 45 | 0,08 |
M8 | 122 | 10 | 210 | 310 | 95 | 0,14 |
M10 | 150 | 12 | 260 | 385 | 140 | 0,25 |
M12 | 201 | 14 | 315 | 490 | 300 | 0,485 |
M16 | 244 | 16 | 400 | 590 | 570 | 1,4 |
M20 | 295 | 19 | 500 | 740 | 875 | 1,9 |

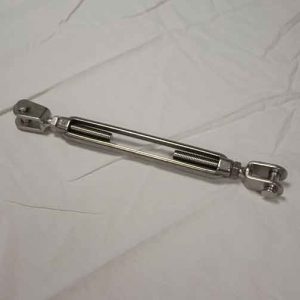

Natezalec vilice vilice inox
Tehnični podatki:
Navoj A | Dimenzije v mm | Dovoljena nosilnost v kg | Teža kg/kos | ||||||
B | C | D | F | H | L min | L max | |||
M5 | 72 | 2,5 | 7,5 | 5 | 10 | 120 | 175 | 115 | 0,056 |
M6 | 92 | 2,5 | 7,5 | 6 | 10 | 135 | 205 | 160 | 0,095 |
M8 | 112 | 3 | 8,5 | 8 | 11 | 180 | 270 | 300 | 0,17 |
M10 | 150 | 4 | 12 | 10 | 15 | 225 | 345 | 470 | 0,33 |
M12 | 201 | 4,5 | 18 | 12 | 18 | 295 | 460 | 690 | 0,655 |

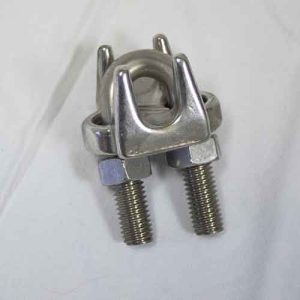

Žična spona inox
Tehnični podatki:
Premer jeklene vrvi v mm | Dimenzije v mm | Teža g/kos | Potrebno število za en spoj | Moment stiskanje v Nm | |||||||
A | C | D | G | H | CH | S | T | ||||
2 | M3 | 17 | 21 | 7 | 10 | 5,5 | 10 | 80 | 5 | 3 | 0,5 |
3 | M3 | 18 | 21 | 9 | 11 | 5,5 | 10 | 80 | 11 | 3 | 0,5 |
4 | M4 | 21 | 24 | 10 | 13 | 7 | 11 | 80 | 17 | 3 | 1,2 |
5 | M5 | 25 | 28 | 12 | 14 | 8 | 13 | 110 | 26 | 3 | 2,4 |
6 | M6 | 28 | 32 | 14 | 15 | 10 | 16 | 200 | 39 | 5 | 4,2 |
8 | M6 | 31 | 37 | 16 | 20 | 10 | 18 | 225 | 59 | 5 | 4,2 |
10 | M8 | 37 | 46 | 19 | 23 | 13 | 20 | 250 | 94 | 5 | 10 |
12/13 | M10 | 42 | 56 | 23 | 20 | 17 | 20 | 250 | 113 | 5 | 20 |
16 | M12 | 50 | 67 | 25 | 26 | 19 | 25 | 315 | 196 | 5 | 34 |

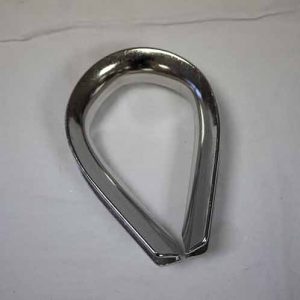

Srce inox
Tehnični podatki:
Dimenzije v mm | Teža g/kos | |||||
A | B | C | D | G | ||
2 | 20 | 18 | 7,5 | 4,5 | 14 | 2 |
3 | 24 | 21 | 10 | 6 | 18 | 3 |
4 | 27 | 24 | 11 | 7 | 20 | 4 |
5 | 30 | 26 | 13 | 8,5 | 21 | 6 |
6 | 37 | 33 | 15 | 10 | 26 | 8 |
8 | 47 | 41 | 21 | 12,5 | 32 | 20 |
10 | 56 | 50 | 27 | 14,5 | 41 | 30 |
12 | 67 | 59 | 31 | 18 | 47 | 52 |
Očesni vijak inox
Tehnične lastnosti:
Navoj A | Korak | Dimenzije v mm | Moment stiskanja v Nm | Teža kg/kos | ||||||
B | C | D | E | F | G | H | ||||
M6 | 1 | 6 | 14 | 6 | 11 | 14 | 27 | 26 | 2 | 0,02 |
M8 | 1,25 | 6 | 20 | 8 | 13 | 20 | 36 | 36 | 5 | 0,06 |
M10 | 1,5 | 8 | 25 | 10 | 17 | 25 | 45 | 45 | 10 | 0,11 |
M12 | 1,75 | 10 | 30 | 12 | 20,5 | 30 | 53 | 54 | 17 | 0,18 |

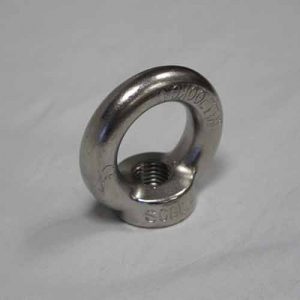

Očesna matica inox
Tehnične lastnosti:
Navoj A | Korak | Dimenzije v mm | Moment stiskanja v Nm | Teža kg/kos | |||||
B | C | D | F | G | H | ||||
M6 | 1 | 6 | 14 | 6 | 14 | 27 | 26 | 2 | 0,02 |
M8 | 1,25 | 8,5 | 20 | 8 | 20 | 36 | 36 | 5 | 0,05 |
M10 | 1,5 | 10 | 25 | 10 | 25 | 45 | 45 | 10 | 0,09 |
M12 | 1,75 | 11 | 30 | 12 | 30 | 53 | 54 | 17 | 0,16 |
Karabin inox
Tehnični podatki:
Dovoljena nosilnost v kg | Dimenzije v mm | Teža g/kos | |||
A x L | B | C | D | ||
30 | 5 x 50 | 26 | 8 | 7 | 16 |
40 | 6 x 60 | 30 | 8,5 | 7,5 | 27 |
60 | 7 x 70 | 35 | 10 | 9 | 42 |
75 | 8 x 80 | 40 | 12 | 10 | 63 |
120 | 10 x 100 | 50 | 15 | 13 | 123 |
140 | 11 x 120 | 58 | 19 | 18 | 185 |
140 | 12 x 140 | 64 | 22 | 21 | 260 |
200 | 13 x 160 | 74 | 22 | 26 | 340 |
Karabin z matico inox
Tehnični podatki:
Dovoljena nosilnost v kg | Dimenzije v mm | Teža g/kos | |||
D x L | A | B | E | ||
20 | 3,5 x 36 | 17 | 5 | 12 | 8 |
30 | 4 x 40 | 19 | 6 | 14 | 12 |
50 | 5 x 50 | 23 | 7 | 17 | 22 |
60 | 6 x 58 | 26 | 8 | 20 | 36 |
100 | 7 x 68 | 30 | 9 | 22 | 54 |
140 | 8 x 74 | 33 | 10 | 24 | 76 |
220 | 10 x 89 | 40 | 12 | 30 | 141 |
300 | 12 x 105 | 47 | 14 | 34 | 225 |
Končnik INOX navojni za jeklenico
Tehnični podatki:
Dimenzije v mm | Teža g/kos | ||||||
A | B | C | D | E | F | G | |
6,3 | 97,5 | 45 | 3,3 | M6 | 5 | 8 | 19 |
7,5 | 115 | 54 | 4,3 | M8 | 6,5 | 10 | 37 |
9 | 131 | 64 | 5,3 | M10 | 7 | 10 | 65 |
12,5 | 163 | 80 | 6,3 | M12 | 10 | 10 | 136 |
16 | 214 | 102 | 8,3 | M16 | 14 | 12 | 300 |

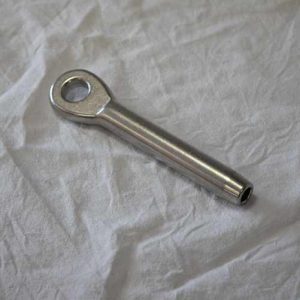

Končnik INOX očesni za jeklenico
Tehnični podatki:
Dimenzije v mm | Teža g/kos | |||||
A | C | D | E | F | G | |
6,5 | 6,3 | 3,3 | 62 | 4 | 39 | 12 |
8,5 | 7,5 | 4,3 | 75 | 4,9 | 45 | 20 |
10,6 | 9 | 5,3 | 89 | 6 | 52 | 35 |
13 | 12,5 | 6,3 | 106 | 7,8 | 65 | 85 |
14,7 | 16 | 8,3 | 135 | 9,9 | 82 | 170 |

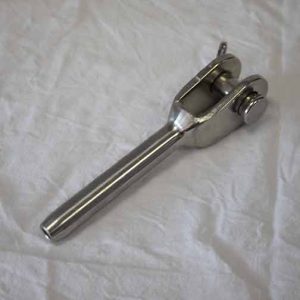

Končnik INOX vilice za jeklenico
Tehnični podatki:
Dimenzije v mm | Teža g/kos | ||||||||
A | B | C | D | E | E1 | E2 | F | G | |
3,3 | 32 | 6,3 | 6 | 8,5 | 20 | 10 | 2,5 | 68 | 25 |
4,2 | 40 | 7,5 | 8 | 10 | 23 | 11 | 3 | 77 | 27 |
5,3 | 50 | 9 | 10 | 14 | 30 | 15 | 4 | 90 | 80 |
6,4 | 63 | 12,5 | 12 | 17 | 40 | 21 | 4 | 106 | 162 |
8,8 | 95 | 16 | 13 | 17,5 | 50 | 28 | 6 | 155 | 289 |
